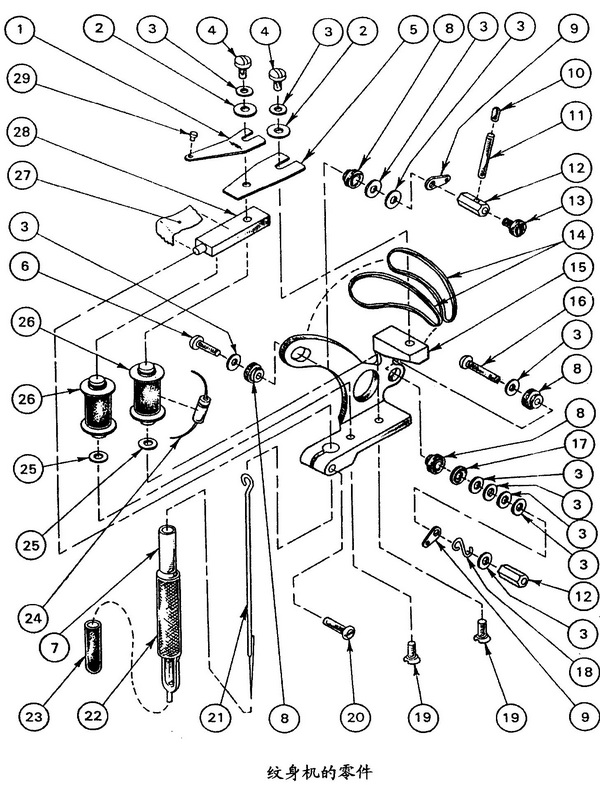

纹身机的零件图
纹身机的零件目录大全：
1.前弹片
2.螺栓垫圈
3.螺栓垫圈
4.螺丝钉
5.后弹片
6.用来固定顶丝的接线柱
7.连杆
8.挤压成形的螺栓垫圈（黑色，尼龙材质）
9接线端子
10.旋钮（顶丝上端的手动位置）
11.顶丝（纯银为佳）
12.接线柱
13.固定螺钉（黑色，尼龙材质）
14.橡皮筋
15.机器框架
16.有束缚力的螺丝钉
17.螺栓垫圈（黑色，尼龙材质，平展的）
18.束缚小钩
19.螺丝钉（不锈钢）
20.锁口
21.纹身针
22.手柄
23.针嘴
24.电容
25.钢制薄垫片
26.机器线圈
27.针尾橡胶垫
28.衔铁
29接触点（纯银为佳）
30.O形防震圈
纹身机零件描述：
A.纹身机机器框架（15）——尽管有许多框架看上去不一样，但是它们有共同的基本特征：手柄(22)的连杆（7）被锁口（20）夹住。框架的基座是安装线圈的地方。弹片基座在后部并支撑后部接线柱和衔铁。侧臂支撑前部的接线柱。（本文来自http://www.wenshenba.org）
B.纹身机机器线圈（26）——钢芯，缠8圈或10圈（用铜丝缠绕钢芯)，用塑胶制品制作防护外套，这些线圈作电磁铁使用。它们用螺丝（19）与基座相连。可以通过调节螺栓垫圈（25）的数量来
控制钢芯的高低位置。
纹身机的框架图
C.机器弹簧片(1)和(5)——前部弹簧片使接触点(29)接触。后部弹簧片与衔铁(28)相连，通过螺丝钉、螺栓、垫圈(2，3，4)与框架上的弹片基座相连。为针的上下移动提供弹力。
D.衔铁(28)——因线圈磁力吸引而产生动力，与纹身针（21)连接。
E.前部接线柱（12）——容纳顶丝（11），用固定螺钉(13)将顶丝固定。
F.后部接线柱（12）——为电流的导入提供接触点。
G.电容(24)——通常为25伏的标准电容器。能适合任何机器，防止顶丝与弹片接触时打火。H.针尾橡胶垫(27)——给针杆提供一定的压力，应经常更换,用于防止针的抖动，利于安装到纹身机器上。
I.手柄(22)——为医用不锈钢材质，将纹身针(21)包裹起来，外观光滑、清洁，手感舒适，利于纹身操作。每次使用后应立刻通过高温高压消毒，以备使用。
